В последнее время в военной и специальной технике существенно повысилась роль лазерных и оптико-электронных приборов (ЛОЭП). Сегодня такие приборы представляют собой сложные мультифункциональные комплексы со встроенной обработкой сигналов и блоком принятия решений (как принято говорить,
с блоком искусственного интеллекта). Уже недостаточно изготовить высококачественную оптику, сопряжённую с чувствительным матричным приёмником. Необходимо обеспечить её стабильную ориентацию в пространстве, комплексировать разнородные изображения, поступающие с нескольких каналов, работающих в различных спектральных диапазонах, провести обработку полученного комплексированного изображения и решить задачу обнаружения и распознавания (классификации) зачётных объектов. Такая задача успешно решена в АО «ЦНИИ «Циклон» – признанном в России и за рубежом научно-исследовательском и производственном центре, специализирующемся на комплексных исследованиях фундаментального, поискового и прикладного характера, создании и производстве многоспектральных многоканальных оптико-электронных систем в интересах всех родов войск и специальных служб РФ. АО «ЦНИИ «Циклон» ведёт активную научную деятельность, участвует в международных научно-технических конференциях, являясь по сути научно-производственным центром федерального значения.
В АО «ЦНИИ «Циклон» разработана линейка приборов бортового базирования ОЭЦН (оптико-электронная целевая нагрузка), отличающихся как дальностью действия, так и функциональными возможностями. По существу, каждый из приборов представляет собой несколько разноспектральных каналов, установленных на единой гиростабилизированной платформе с общим вычислительным блоком внутри. Основными отличительными чертами ОЭЦН являются:
– прямой привод по каждой оси. В этом случае применяются асинхронные бесколлекторные двигатели без использования редукторов, снижающих качество стабилизации;
– применение волоконно-оптических гироскопов, кроме самых маленьких изделий;
– применение полностью цифровых каналов собственной разработки, включая лазерный канал измерения дальности и подсвета;
– применение встроенного телеавтомата захвата и сопровождения выбранных объектов;
– применение выходного интерфейса (в числе прочего) Gigabit Ethernet и оптоволоконного FC;
– моноблочное конструктивное исполнение каждого изделия без использования внешних электронных блоков;
– высокая плотность размещения компонентов внутри небольшого корпуса.

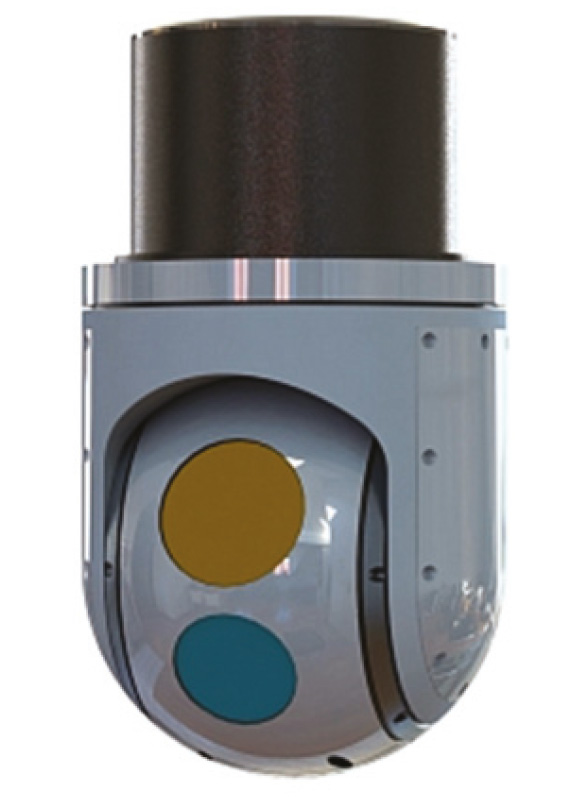

Наиболее простыми изделиями в линейке являются изделия ОЭЦН небольшой дальности. Например, изделие ОЭЦН-130. Область применения – малоразмерные беспилотные аппараты мультикоптерного и самолётного типа, автомобили, катера. Изделие имеет перспективы для интеграции в состав обзорных и навигационных комплексов некоторых кораблей и судов, так как существенно повысит эффективность швартовки в ночное время, прохождения узкости и пр.
Изделие выполнено в гиростабилизированном корпусе, в котором размещены длинноволновый тепловизор с разрешением матрицы 640×480 пикселей и Full HD видеокамера с разрешением 1920×1080.
В состав входит автомат захвата и сопровождения цели. Программное смешивание изображений с двух каналов позволяет получать максимально качественную визуализацию исследуемой сцены в самых тяжёлых метеоусловиях, а гиростабилизированная платформа обеспечивает чёткое изображение с камер при движении, вибрациях и морской качке. Благодаря использованию тепловизионного канала изделие способно обнаружить объекты в траве и в кустах. Имеет предельно малые массогабаритные характеристики и низкий уровень энергопотребления, что является существенным условием при оснащении БпЛА и небольших судов.
Изделие имеет невысокую цену, небольшую массу – до 2,5 кг и диаметр всего 130 мм.
Следующие изделия в линейке – ОЭЦН средней дальности (свыше 10 км) представлены серией моделей. В основе данной серии лежит гиростабилизированная платформа с ошибкой стабилизации не более 10 угл. сек. Модели отличаются различным сочетанием каналов и функциональным назначением. Все они имеют массу около 30 кг, диаметр подвижной части – 350 мм, встроенный телеавтомат захвата и сопровождения цели, электромеханические арретиры.
В частности, в наиболее распространённой модели ОЭЦН средней дальности присутствуют следующие сочетания каналов:
– ТВ-канал, ТПВ-канал, КВИК-канал и лазерный дальномер;
– ТВ-канал, ТПВ-канал и лазерный дальномер целеуказатель;
– ТВ-канал, лазерный дальномер и гиперспектральный канал;
– радиолокационная нагрузка (РЛС, способная формировать радиоизображения).
Наконец, изделия ОЭЦН большой дальности (свыше 20 км).
Данные изделия построены на двухконтурной четырёхосной гиростабилизированной платформе, на которой установлены ТВ- и ТПВ-каналы с переменным полем зрения, а также лазерный дальномер целеуказатель. Имея массу свыше 45 кг и диаметр от 400 мм, изделия могут быть использованы как на борту самолётов и вертолётов средней и большой дальности, так и на кораблях и морских судах.
Необходимо отметить, что, помимо упомянутых изделий типа ОЭЦН, АО «ЦНИИ «Циклон» разрабатывает и производит широкий спектр оптико-электронных приборов: от носимых приборов наблюдения и разведки до лазерных локаторов, лазерных систем и систем поражения объектов направленной энергией. В настоящей статье невозможно описать все новинки, которые сошли с интеллектуального конвейера АО «ЦНИИ «Циклон»
в последнее время. С более подробной информацией вы можете ознакомиться на официальном сайте предприятия: www.cyclone.su
Важной особенностью всех изделий АО «ЦНИИ «Циклон» является то, что доля собственных компонентов (информационные каналы, оптика, лазеры, дальномеры и указатели, вычислители и программное обеспечение) составляет практически 100 процентов. Это позволяет конструктивно достичь сочетания малых габаритов и небольшой массы с мощным функционалом и высокими техническими параметрами.

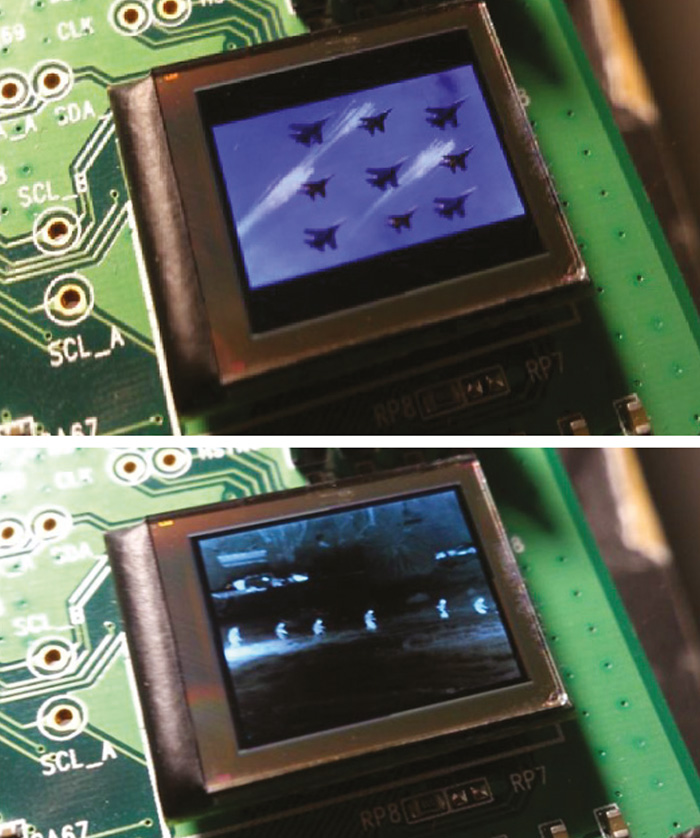

Кроме этого, АО «ЦНИИ «Циклон» обладает многими уникальными базовыми технологиями, в том числе серийным производством активно-матричных OLED микродисплеев (микродисплеев на основе органических светодиодов).
Активно-матричные OLED микродисплеи предназначены для воспроизведения графической и буквенно-цифровой информации в индивидуальных средствах отображения информации. Применяются в носимых оптико-электронных приборах наблюдения и разведки, прицелах, нашлемных видеомодулях, очках, шлемах виртуальной/дополненной реальности и пр. Они позволяют достигать исключительно высокого уровня цветопередачи, высокоточного отображения и стабильного изображения, являются идеальным дисплеем собственного излучения с широким динамическим диапазоном и высоким качеством изображения.Серийно выпускаемые в АО «ЦНИИ «Циклон» микродисплеи активно-матричные на основе органических светодиодов белого цвета свечения, полноцветные и зелёного цвета свечения предназначены для импортозамещения изделий, серийно выпускаемых предприятиями дальнего зарубежья, в том числе микродисплеев серии EMA от фирмы eMagin (США), отличаются от них более высокими показателями надёжности.
В завершение необходимо отметить, что в этом году Центральному научно-исследовательскому институту «Циклон» исполняется 60 лет.
Поздравляем коллектив АО «ЦНИИ «Циклон» с этой важной датой и желаем новых побед на трудовом поприще в интересах национальной безопасности России!
