Новинку готовят к серийному выпуску.
На Международном военно-техническом форуме «Армия-2018» на статической экспозиции холдинга «Высокоточные комплексы» дебютировал зенитно-ракетный комплекс «Сосна». В рамках работы форума новинку презентовали. Весьма детально о возможностях новейшего комплекса, его тактико-технических характеристиках и преимуществах перед аналогичными комплексами противовоздушной обороны рассказал главный конструктор ЗРК «Сосна» Владимир УКЛЕЕВ.
ЗРК «Сосна» разработан в АО «КБточмаш им. А.Э. Нудельмана». У истоков этой новинки стоит легендарный конструктор Аркадий Шипунов. В начале 1990-х он предложил создать новый зенитный ракетный комплекс, который придёт на смену «Стреле-10».
Здесь важно отметить, что Аркадий Георгиевич в последние годы своей жизни особенно активно работал по тематике, посвящённой видимости объектов современными системами технического зрения на основе телевизионных и тепловизионных (3-го поколения) приборов наблюдения. При этом анализировал их возможности как в условиях окружающей среды, под которыми понимаются не только метеоэлементы (дымки, туманы и осадки), так и с учётом неровностей рельефа местности на различных театрах военных действий.
В частности, в одной из монографий шла речь о топографической видимости объектов, которая имеет одинаковую значимость для любого типа приборов. Были рассмотрены рельефы равнин, горных районов и оценена вероятность видимости объектов на трассах длиной 20 км. Ряд научных исследований такого плана и легли в основу нового проекта.
При разработке нового ЗРК ближнего действия особое внимание уделялось увеличению его боевого потенциала, эффективности и живучести. В 2013 году в Военной академии войсковой противовоздушной обороны Вооружённых Сил РФ им. Маршала Советского Союза А.М. Василевского новейший ЗРК «Сосна» впервые был продемонстрирован широкому кругу военных специалистов.
«Сосна» предназначена для защиты войсковых частей, промышленных и государственных объектов от средств воздушного нападения, в том числе от высокоточного оружия вероятного противника. Она может использоваться в любых формах боевых действий, в том числе на марше. В процессе госиспытаний успешно выполнялись контрольные стрельбы на скорости движения 25-30 км/час.

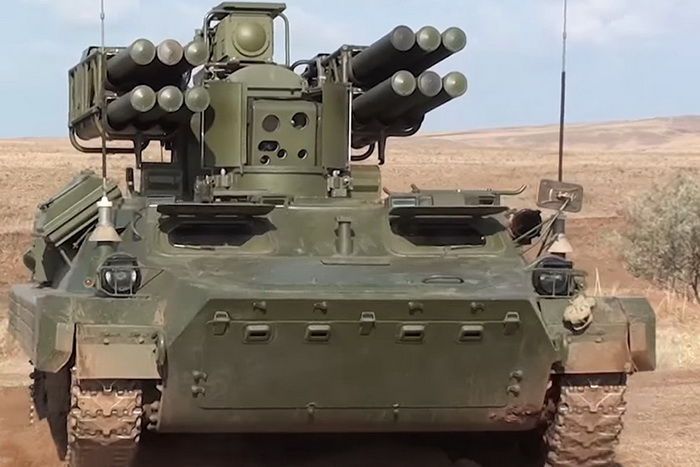

ЗРК «Сосна» предстоит сменить в Российской армии семейство ЗРК «Стрела-10»
ЗРК эффективно действует в любое время суток, в простых и сложных метеоусловиях, а также в условиях ограниченной видимости, в том числе при наличии естественных и применяемых противником искусственных помех.
Комплекс разработан по блочно-модульному принципу, что позволяет размещать боевой модуль на любых носителях, будь то гусеничное и колёсное базовое шасси. В данном случае главное условие-требование – грузоподъёмность базового шасси должна быть не менее 3,5 тонны. Конструкторы проработали варианты размещения комплекса на БТР-82, боевых машинах: БМП-2, БМП-3, БМД-4. Модуль готов к интеграции в действующие и перспективные автоматизированные системы боевого управления, целеуказания.
Отметим, что, по заявлениям разработчиков, рассмотрен вариант, скажем так, дооснащения ЗРК пушечным вооружением. Правда, военное ведомство такой вариант не запрашивало.
На форуме «Армия-2018» демонстрировался вариант с усиленной бронезащитой и повышенной проходимостью, выполненный на базе МТЛБ.
В правой носовой части боевой машины оборудовано место командира-оператора с монитором и пультом управления и производства стрельбы. Слева — место механика-водителя.
Общее управление системами боевой машины осуществляется с помощью цифровой вычислительной системы. Работа комплекса полностью автоматизирована. Наведение ракет реализуется в автоматическом или полуавтоматическом режиме.
В автоматическом режиме без участия оператора осуществляются отработка целеуказания, захват и сопровождение цели с оценкой зоны стрельбы и пуск ракеты. В полуавтоматическом режиме, используемом преимущественно в сложной помеховой обстановке, в указанные процессы возможно вмешательство оператора.
Главной особенностью комплекса стало конструкторское решение – отказ от использования радиолокационных средств обнаружения и целеуказания. Наблюдение за воздушной обстановкой выполняется при помощи оптико-электронных систем (ОЭС).
На презентации особо отмечалась высокая скрытность работы комплекса, которая обеспечивается как раз благодаря применению ОЭС управления для обнаружения целей и наведения на них ракет и отсутствие радиоизлучения.
Кроме того, реализация абсолютно пассивного режима обнаружения целей и наведения ракет обеспечивает его высокую живучесть.
В верхней части боевой машины расположен необитаемый боевой модуль, основным элементом которого служит ОЭС управления. На гиростабилизированной платформе ОЭС размещён лазерный дальномер и лазерно-лучевая система управления ракетой, прицельные каналы: тепловизионный и телевизионный.
Лазерно-лучевая система управления ракетой выбрана не случайно. За счёт её установки на ракете, использовавшей радиокомандную систему наведения, дальность действия увеличилась в два раза, до 10 км. При этом вес ракеты уменьшился в два раза, что позволило увеличить могущество боевой части до 7,2 кг. Улучшение этих параметров сопровождается и снижением стоимости ракеты, системы управления.
Необитаемый модуль имеет возможность вращения в горизонтальной плоскости на 360 градусов. Скорость перемещения пусковой установки по горизонтальному и вертикальному каналам управления – не менее 50 градусов в секунду. Углы наведения выбраны таким образом, чтобы поражать цели во всех ракурсах. По вертикали – от минус 5 градусов до плюс 82. Время реакции комплекса составляет 5-6 секунд.
При этом «Сосна» может работать и по наземным целям. В процессе госиспытаний она эффективно поражала легкобронированные цели.
В составе боевого модуля имеется 12 зенитных управляемых ракет «Сосна-Р», размещённых в транспортно-пусковых контейнерах (ТПК).
Снаряжённый ТПК при длине 2,4 метра имеет массу 42 кг. Максимальный диаметр корпуса ракеты – 130 мм, длина – 2,32 м, вес – 30,6 кг. В полёте зенитно-управляемая ракета (ЗУР) «Сосна-Р» способна развивать скорость до 875 м/с и поражать на высотах до 5 км самолёты, летящие со скоростью до 300 м/с, крылатые ракеты на скоростях до 250 м/с и вертолёты – до 100 м/с. ЗУР может успешно применяться и против беспилотников.
При этом у ЗРК показатели максимальной дальности и высотности различаются в зависимости от типа и характеристик цели.
В целом же ракетное вооружение комплекса обеспечивает эффективное поражение всех типов целей во всём диапазоне условий его боевого применения.
Положительной особенностью ЗРК «Сосна» стало и то, что боевой расчёт (два человека) имеет возможность выполнять перезарядку без использования транспортно-заряжающей машины. В ходе презентации был продемонстрирован процесс перезарядки всего боекомплекта, на который по нормативу отводится около 10 минут. На демонстрационном стенде специалисты предприятия, как говорится, без особой спешки выполнили перезарядку одного «ствола» за 50 секунд, при этом контейнер аккуратно уложили на ложемент, а не отбросили в сторону, как это бывает в боевой обстановке. На госиспытаниях подготовленный экипаж полную перезарядку выполнял за 8 минут.
Помимо всего прочего, с учётом требований Минобороны разработаны и учебно-тренировочные средства для обучения боевых расчётов. Прежде всего это массо-габаритный макет ЗУР «Сосна-Р» в ТПК. И, конечно же, создан тренажёр для подготовки оператора. Программа обучения составляет около трёх месяцев и рассчитана на военнослужащего со средним образованием.
Новый мобильный комплекс успешно прошёл государственные испытания. Ему предстоит сменить в Вооружённых Силах семейство ЗРК «Стрела-10». В настоящее время идёт подготовка производственных мощностей к серийному выпуску ЗРК «Сосна».
